生物医学研究中常见实验图结果判读
发表时间：2026-04-20
在生物医学研究中，实验数据的可视化是连接原始数据与科学结论的关键桥梁。不同的实验技术对应着特定的结果图形式，细胞凋亡流式图、Co-IP 结果图、生存曲线、PCA 图、箱线图、火山图、热图及 ROC 曲线是生物医学领域中应用广泛的结果图类型，这些图表不仅直观呈现数据特征，更承载着实验设计的核心逻辑与研究结论的核心证据。精准解读各类结果图，是科研工作者开展数据分析、成果撰写与学术交流的核心能力。本文系统梳理了常见图表的核心原理、组成要素、解读逻辑及实际应用场景，旨在为科研人员提供严谨、系统的图表解读指南，助力科研人员快速解读图表核心信息。

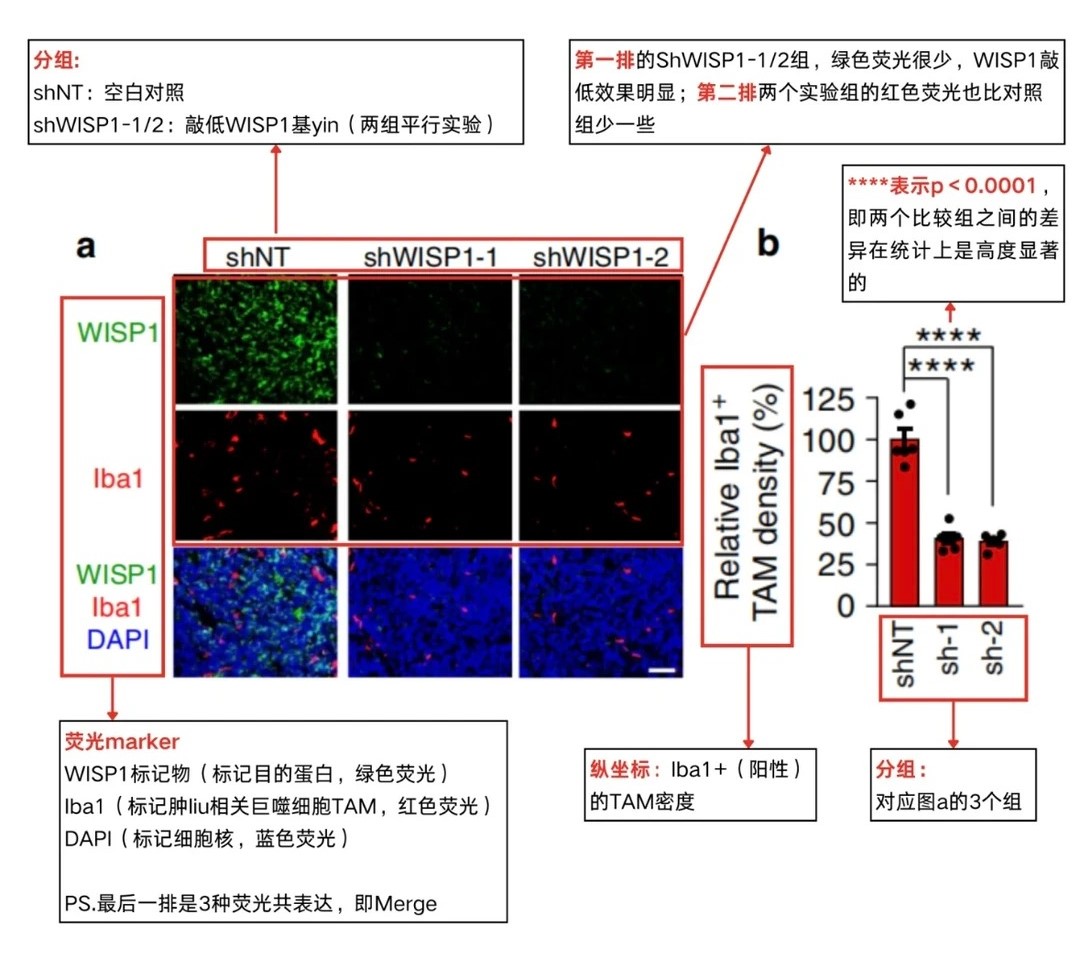

1、免疫荧光图：蛋白表达与细胞定位的可视化验证
1.1 核心原理
免疫荧光（IF）技术基于抗原-抗体特异性结合原理，通过荧光素标记的抗体靶向目标蛋白，在荧光显微镜下实现蛋白的定位、定量与共表达分析。多色荧光染色可同时标记多个靶标，直观呈现不同分子在细胞/组织中的分布与共定位关系，是验证蛋白表达、细胞浸润与分子互作的经典方法。
1.2 图表组成与解读
分组设计：设置shNT为空白对照组、shWISP1-1/2为敲低实验组（两组平行实验以排除脱靶效应）。
荧光标记说明：
● 绿色荧光：WISP1标记物，靶向目标蛋白；
● 红色荧光：Iba1标记物，用于标记肿瘤相关巨噬细胞（TAM）；
● 蓝色荧光：DAPI，用于标记细胞核，定位细胞整体结构；
● 最后一列为Merge图，展示三种荧光的共表达情况。
结果量化：右侧柱状图量化Iba1+ 的TAM的相对密度，****表示p<0.0001，说明敲低WISP1后TAM密度显著降低，差异具有高度统计学意义。
结论：敲低WISP1可显著降低胶质瘤干细胞（GSC）来源异种移植物中的TAM浸润密度，提示WISP1可能调控TAM浸润过程。
荧光标记说明：
● 绿色荧光：WISP1标记物，靶向目标蛋白；
● 红色荧光：Iba1标记物，用于标记肿瘤相关巨噬细胞（TAM）；
● 蓝色荧光：DAPI，用于标记细胞核，定位细胞整体结构；
● 最后一列为Merge图，展示三种荧光的共表达情况。
结果量化：右侧柱状图量化Iba1+ 的TAM的相对密度，****表示p<0.0001，说明敲低WISP1后TAM密度显著降低，差异具有高度统计学意义。
结论：敲低WISP1可显著降低胶质瘤干细胞（GSC）来源异种移植物中的TAM浸润密度，提示WISP1可能调控TAM浸润过程。
1.3 用途
蛋白定位观察：可直观显示目标蛋白在细胞或组织中的亚细胞定位，在细胞定位验证、共定位分析实验中使用，明确蛋白功能分布。
多蛋白共定位：通过多色荧光判断不同蛋白是否共定位，提示潜在相互作用，为 Co IP 验证提供前期依据。
免疫细胞浸润分析：标记巨噬细胞、T 细胞等免疫细胞，观察组织浸润情况，常用于肿瘤微环境与炎症研究。
表达水平比较：通过荧光强度判断不同组别蛋白表达高低，适用于基因敲低、药物处理等功能实验。
病理组织差异：对比正常与病变组织的蛋白表达差异，用于疾病机制与临床样本研究。
多蛋白共定位：通过多色荧光判断不同蛋白是否共定位，提示潜在相互作用，为 Co IP 验证提供前期依据。
免疫细胞浸润分析：标记巨噬细胞、T 细胞等免疫细胞，观察组织浸润情况，常用于肿瘤微环境与炎症研究。
表达水平比较：通过荧光强度判断不同组别蛋白表达高低，适用于基因敲低、药物处理等功能实验。
病理组织差异：对比正常与病变组织的蛋白表达差异，用于疾病机制与临床样本研究。

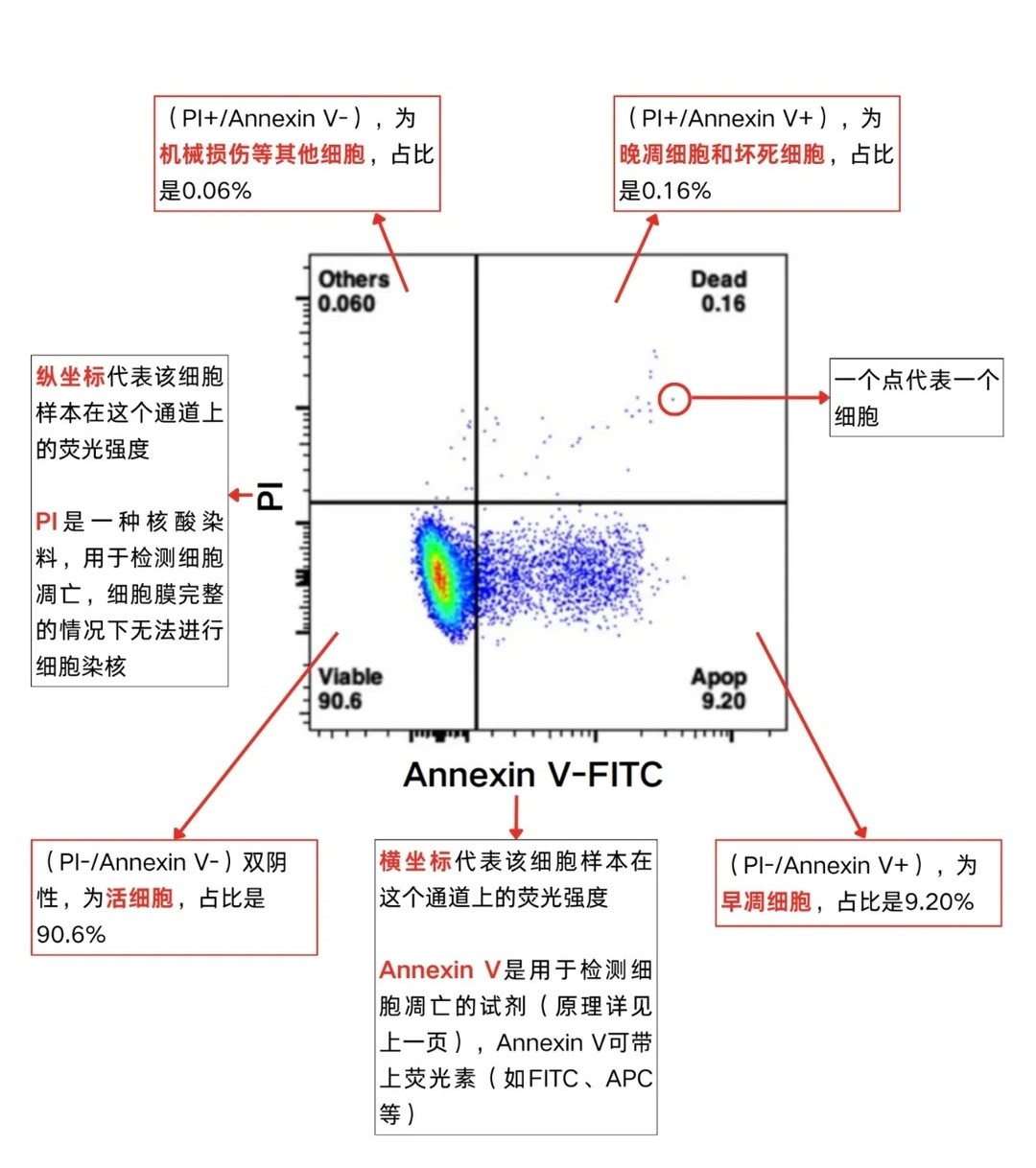

2、细胞凋亡流式图：膜联蛋白V-碘化丙啶双染检测体系
2.1 核心原理
细胞凋亡是细胞程序性死亡的重要形式，Annexin V-FITC/PI双染流式细胞术是检测细胞凋亡的经典方法。Annexin V可特异性结合细胞膜外侧的磷脂酰丝氨酸（PS），而PI为核酸染料，仅能透过破损细胞膜进入细胞内结合核酸，通过双染可清晰区分活细胞、早期凋亡细胞、晚期凋亡/坏死细胞。
2.2 图表组成与解读
坐标轴定义：横坐标为Annexin V-FITC荧光强度（反映PS外翻程度），纵坐标为PI荧光强度（反映细胞膜完整性），每个散点代表单个细胞。
象限划分与细胞分类：● 左下象限（PI-/Annexin V-）：双阴性活细胞，占比90.6%，代表细胞膜完整的正常细胞；
● 右下象限（PI-/Annexin V+）：单阳性早期凋亡细胞，占比9.20%，代表PS外翻但细胞膜完整的凋亡早期细胞；
● 右上象限（PI+/Annexin V+）：双阳性晚期凋亡/坏死细胞，占比0.16%，代表细胞膜破损的终末凋亡/坏死细胞；
● 左上象限（PI+/Annexin V-）：单阳性机械损伤细胞，占比0.06%，反映样本处理过程中产生的细胞损伤。
结论：结合图表数据，样本中活细胞占比 90.6%，早期凋亡细胞占比 9.20%，晚期凋亡 / 坏死细胞占比 0.16%，机械损伤细胞占比 0.06%，样本处理规范，可清晰区分活细胞、早期凋亡、晚期凋亡 / 坏死及机械损伤细胞，能通过量化凋亡率评估干预措施对细胞凋亡的影响。
2.3 用途
细胞凋亡水平检测：可清晰区分活细胞、早期凋亡、晚期凋亡及坏死细胞，在细胞功能实验、药物筛选研究中，定量评估细胞凋亡比例。
凋亡率定量分析：通过象限百分比精确计算凋亡细胞比例，在基因敲低 / 过表达、药物处理实验中，客观反映干预对凋亡的影响。
细胞损伤评估：检测机械损伤、坏死细胞比例，在细胞模型质控、毒性实验中，判断实验处理是否造成非特异性细胞死亡。
药物效果评价：评估化疗药物、抑制剂诱导凋亡的能力，在抗肿瘤药物筛选、药理机制研究中，为药物活性评价提供核心指标。
细胞状态分型：明确细胞所处生死状态，在细胞增殖、凋亡、焦亡相关机制实验中，解析基因调控细胞命运的功能。
联合 Western blot 验证：可与凋亡相关蛋白（Bax/Bcl-2/Caspase）检测相互佐证，在分子机制研究中，提高结论可靠性。
凋亡率定量分析：通过象限百分比精确计算凋亡细胞比例，在基因敲低 / 过表达、药物处理实验中，客观反映干预对凋亡的影响。
细胞损伤评估：检测机械损伤、坏死细胞比例，在细胞模型质控、毒性实验中，判断实验处理是否造成非特异性细胞死亡。
药物效果评价：评估化疗药物、抑制剂诱导凋亡的能力，在抗肿瘤药物筛选、药理机制研究中，为药物活性评价提供核心指标。
细胞状态分型：明确细胞所处生死状态，在细胞增殖、凋亡、焦亡相关机制实验中，解析基因调控细胞命运的功能。
联合 Western blot 验证：可与凋亡相关蛋白（Bax/Bcl-2/Caspase）检测相互佐证，在分子机制研究中，提高结论可靠性。
3、UMAP图：单细胞测序数据的细胞分群可视化
3.1 核心原理
UMAP（Uniform Manifold Approximation and Projection ，均匀流形逼近与投影）是一种非线性降维算法，可将单细胞测序产生的高维基因表达数据，降维为二维可视化坐标，同时保留细胞间的相似性与全局结构，进而实现细胞类型的分群、注释与异质性分析，是单细胞转录组研究的核心可视化工具。

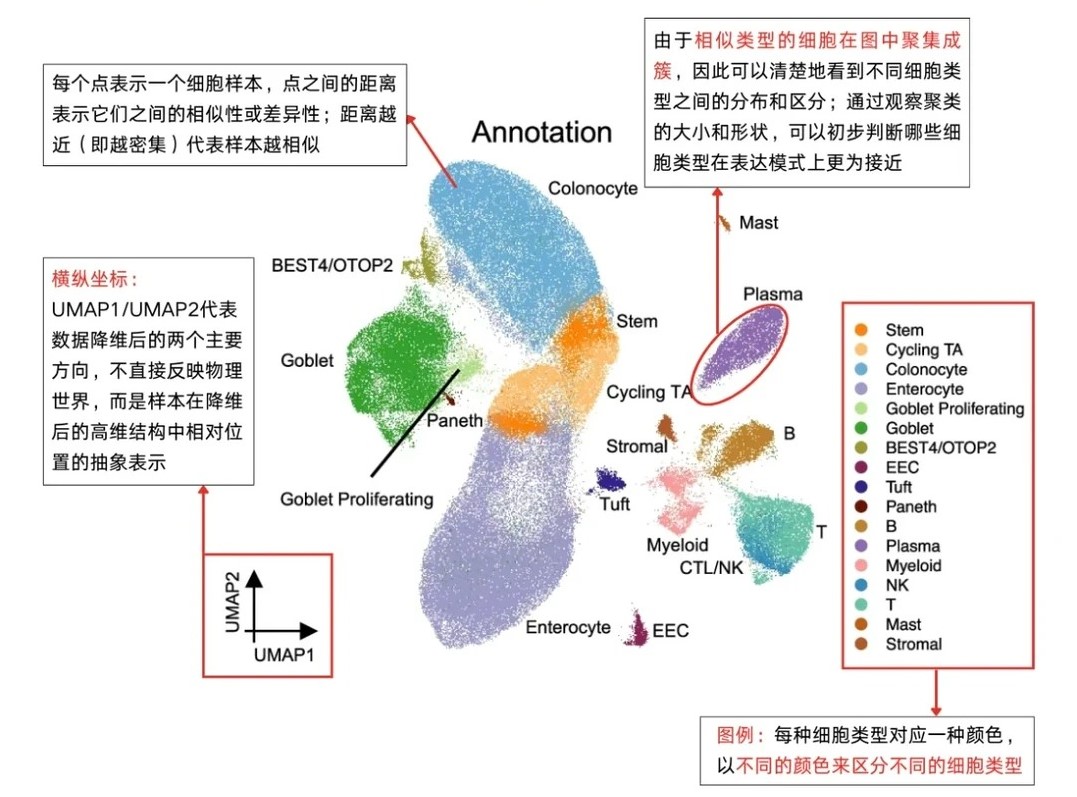

3.2 图表组成与解读
坐标与散点含义：UMAP1/UMAP2为降维后的抽象坐标，不对应物理世界中的具体位置；每个散点代表一个细胞，点间距离越近，表明细胞表达谱相似度越高。
分群与注释：不同颜色对应不同细胞类型，相似细胞会自然聚集成簇，可直观区分上皮室与非上皮室的细胞类群。
解读要点：通过聚类形态可判断细胞类型的表达相似性，结合细胞注释可明确组织的细胞组成与异质性特征。
分群与注释：不同颜色对应不同细胞类型，相似细胞会自然聚集成簇，可直观区分上皮室与非上皮室的细胞类群。
解读要点：通过聚类形态可判断细胞类型的表达相似性，结合细胞注释可明确组织的细胞组成与异质性特征。
3.3 用途
单细胞分群可视化：将单细胞转录组 / ATAC seq 数据降维聚类，是单细胞数据分析最核心展示方式。
细胞亚群鉴定：区分免疫细胞、恶性细胞、基质细胞等，用于细胞类型注释。
细胞异质性展示：反映组织内部细胞表达谱差异，常用于肿瘤异质性研究。
样本组间比较：对比正常 / 疾病、处理 / 对照的细胞组成变化，用于疾病机制分析。
细胞轨迹分析：展示细胞分化、发育状态，可结合 Monocle 进行拟时序分析。
细胞亚群鉴定：区分免疫细胞、恶性细胞、基质细胞等，用于细胞类型注释。
细胞异质性展示：反映组织内部细胞表达谱差异，常用于肿瘤异质性研究。
样本组间比较：对比正常 / 疾病、处理 / 对照的细胞组成变化，用于疾病机制分析。
细胞轨迹分析：展示细胞分化、发育状态，可结合 Monocle 进行拟时序分析。

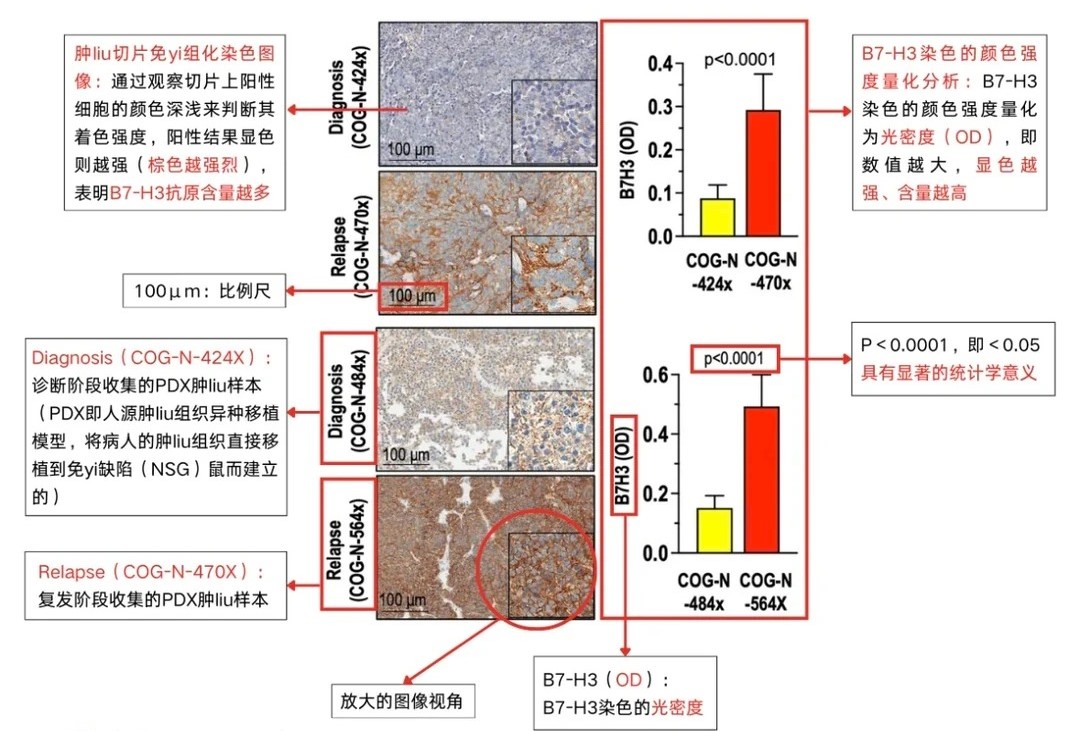

4、免疫组化图：组织中蛋白表达的定性与定量分析
4.1 核心原理
免疫组化（IHC）技术基于抗原-抗体特异性结合原理，通过酶促显色反应（如辣根过氧化物酶-底物显色），在组织切片上原位显示目标蛋白的表达水平与分布情况，是病理诊断与组织蛋白表达验证的金标准。
4.2 图表组成与解读
染色结果解读：棕色显色强度与B7-H3抗原含量呈正相关，颜色越深，表明蛋白表达量越高；100μm为比例尺，用于判断组织视野大小。
分组设计：对比诊断阶段（COG-N-424x/-484x）与复发阶段（COG-N-470x/-564x）的PDX肿瘤样本，分析B7-H3蛋白的表达变化。
量化分析：通过光密度（OD）值量化染色强度，p<0.0001表明复发组B7-H3表达显著高于诊断组，差异具有高度统计学意义。
结论：B7-H3在神经母细胞瘤复发阶段表达显著上调，且与患者低生存率相关，提示其可作为神经母细胞瘤患者的预后标志物。
分组设计：对比诊断阶段（COG-N-424x/-484x）与复发阶段（COG-N-470x/-564x）的PDX肿瘤样本，分析B7-H3蛋白的表达变化。
量化分析：通过光密度（OD）值量化染色强度，p<0.0001表明复发组B7-H3表达显著高于诊断组，差异具有高度统计学意义。
结论：B7-H3在神经母细胞瘤复发阶段表达显著上调，且与患者低生存率相关，提示其可作为神经母细胞瘤患者的预后标志物。
4.3 用途
组织原位表达：可直观显示蛋白在组织切片中的定位与表达强度，是临床病理与组织学研究的核心方法。
临床阶段比较：对比初诊、复发、转移样本的蛋白差异，用于肿瘤进展与预后标志物研究。
表达定量分析：通过染色强度与阳性率半定量，可结合 ImageJ 量化，适用于临床大样本分析。
肿瘤微环境检测：观察免疫细胞、基质蛋白分布，用于免疫治疗靶点筛选研究。
预后标志物验证：判断蛋白表达与生存期、分期的关系，是临床转化研究常用手段。
临床阶段比较：对比初诊、复发、转移样本的蛋白差异，用于肿瘤进展与预后标志物研究。
表达定量分析：通过染色强度与阳性率半定量，可结合 ImageJ 量化，适用于临床大样本分析。
肿瘤微环境检测：观察免疫细胞、基质蛋白分布，用于免疫治疗靶点筛选研究。
预后标志物验证：判断蛋白表达与生存期、分期的关系，是临床转化研究常用手段。

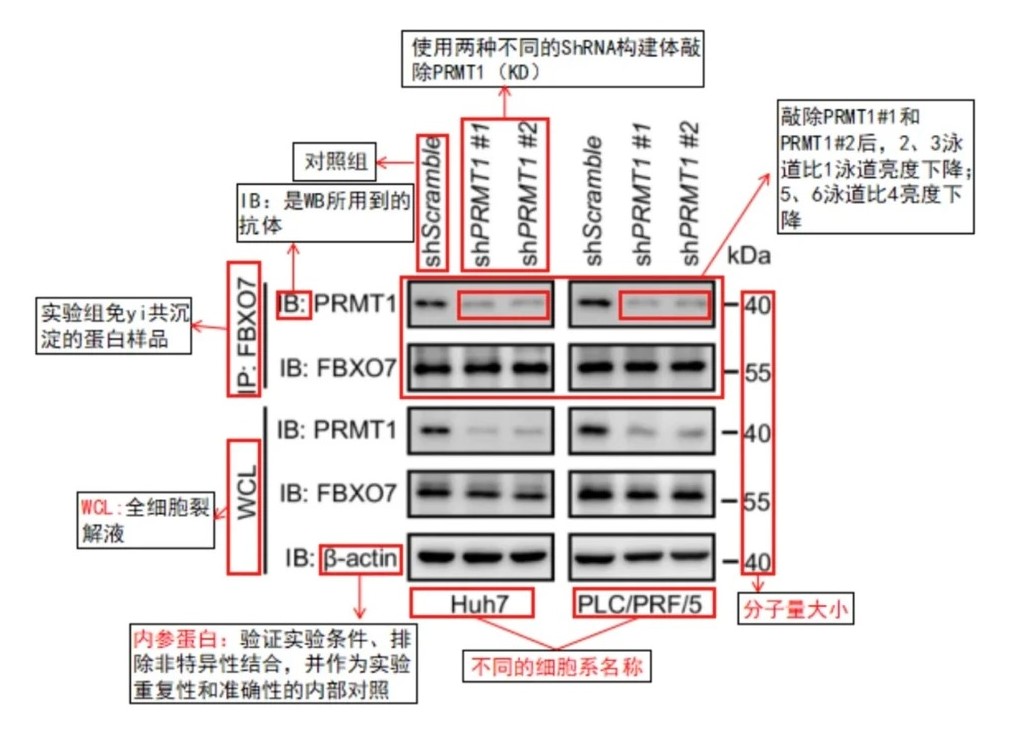

5、Co-IP结果图：蛋白质相互作用的免疫印迹验证
5.1 核心原理
免疫共沉淀（Co-IP）是研究蛋白质相互作用的经典技术，通过特异性抗体靶向目的蛋白进行免疫沉淀，捕获与其结合的内源性蛋白，再通过免疫印迹实验验证蛋白间的相互作用，shRNA敲除可进一步验证互作的特异性。
5.2 图表组成与解读
样本分组：设置shScramble对照组、shPRMT1 #1/#2敲除组，覆盖Huh7、PLC/PRF/5两种细胞系，以此排除脱靶效应。
条带解读：IP样本中，对照组FBXO7条带亮度显著高于敲除组；WCL样本用于验证PRMT1敲除效率，β-actin作为内参蛋白，保证上样量的均一性。
结论：敲除PRMT1后，FBXO7与PRMT1的相互作用大幅减弱，明确二者的结合依赖PRMT1的表达，从而验证了二者相互作用的特异性。
条带解读：IP样本中，对照组FBXO7条带亮度显著高于敲除组；WCL样本用于验证PRMT1敲除效率，β-actin作为内参蛋白，保证上样量的均一性。
结论：敲除PRMT1后，FBXO7与PRMT1的相互作用大幅减弱，明确二者的结合依赖PRMT1的表达，从而验证了二者相互作用的特异性。
5.3 用途
内源性蛋白互作验证：检测细胞内天然蛋白结合关系，是信号通路与分子机制研究的金标准实验。
互作特异性确认：排除非特异性结合，结合敲低 / 敲除验证真实相互作用。
结合强度比较：通过条带强弱判断药物、处理对蛋白互作的影响，用于药物机制研究。
蛋白复合物提示：证明蛋白可形成复合体，可结合质谱鉴定复合物组分。
互作特异性确认：排除非特异性结合，结合敲低 / 敲除验证真实相互作用。
结合强度比较：通过条带强弱判断药物、处理对蛋白互作的影响，用于药物机制研究。
蛋白复合物提示：证明蛋白可形成复合体，可结合质谱鉴定复合物组分。
6、生存曲线：基因表达与患者预后的关联分析
6.1 核心原理
生存曲线基于Kaplan-Meier法构建，用于分析基因表达水平与肿瘤患者生存结局的关联，通过HR（风险比）与P值评估关联的显著性，其中HR<1表示基因高表达组患者的死亡风险更低。

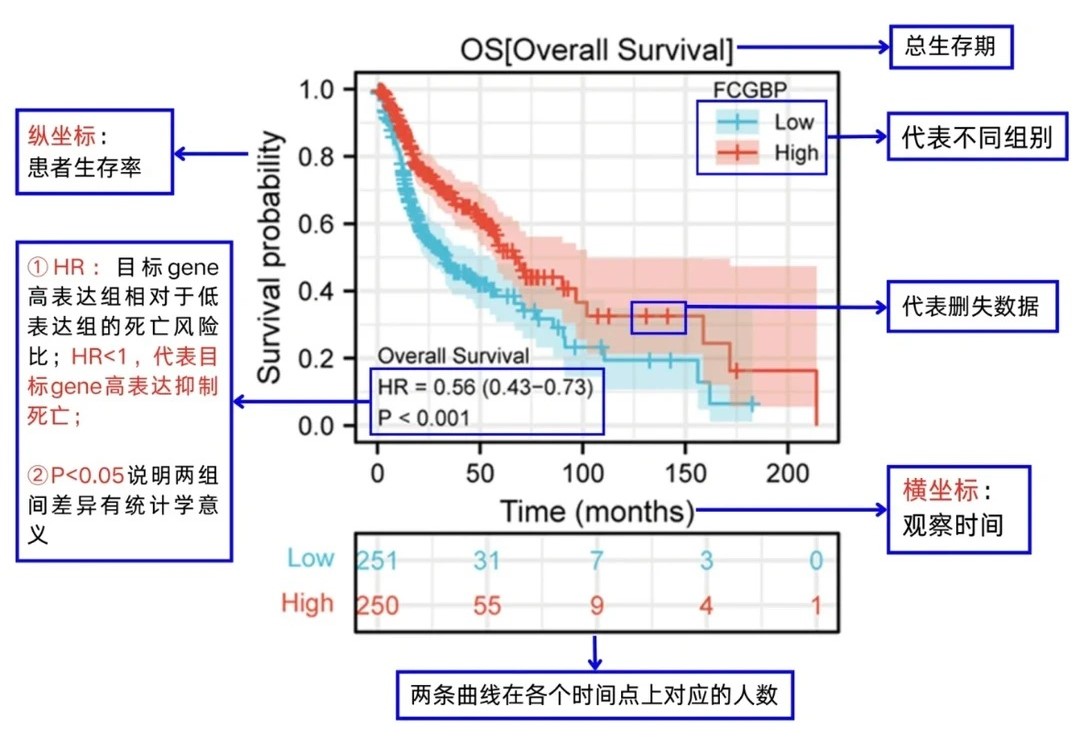

6.2 图表组成与解读
坐标轴与曲线：横坐标为随访时间（月），纵坐标为患者生存率；两条曲线分别对应FCGBP高表达组与低表达组，曲线下降速率直接反映患者死亡风险高低。
统计指标：HR=0.56（95%CI:0.43-0.73），P<0.001，表明FCGBP高表达组患者的死亡风险显著降低，差异具有统计学意义；图中“+”为删失数据，标注失访或仍存活的患者。
结论：FCGBP高表达可改善头颈部鳞状细胞癌（HNSC）患者的总生存期，提示其可作为HNSC患者潜在的预后保护因子。
6.3 用途
预后关联分析：可直观展示基因 / 因素与患者生存时间的关联，判断其对预后的影响方向。
风险分层评估：根据基因表达高低将患者分为高风险 / 低风险组，常用于临床预后标志物筛选、肿瘤分层研究，辅助实现疾病精准分层。
组间差异比较：通过 Log-rank 检验判断两组生存曲线是否存在显著差异，为预后相关性提供统计学依据。
风险效应量化：通过 HR 值、95% CI 定量评估风险程度，明确指标对复发或死亡的影响强度。
删失数据处理：科学纳入失访、退出等删失病例，在临床回顾性研究、长期随访数据分析时，保证生存分析结果真实可靠。
风险分层评估：根据基因表达高低将患者分为高风险 / 低风险组，常用于临床预后标志物筛选、肿瘤分层研究，辅助实现疾病精准分层。
组间差异比较：通过 Log-rank 检验判断两组生存曲线是否存在显著差异，为预后相关性提供统计学依据。
风险效应量化：通过 HR 值、95% CI 定量评估风险程度，明确指标对复发或死亡的影响强度。
删失数据处理：科学纳入失访、退出等删失病例，在临床回顾性研究、长期随访数据分析时，保证生存分析结果真实可靠。

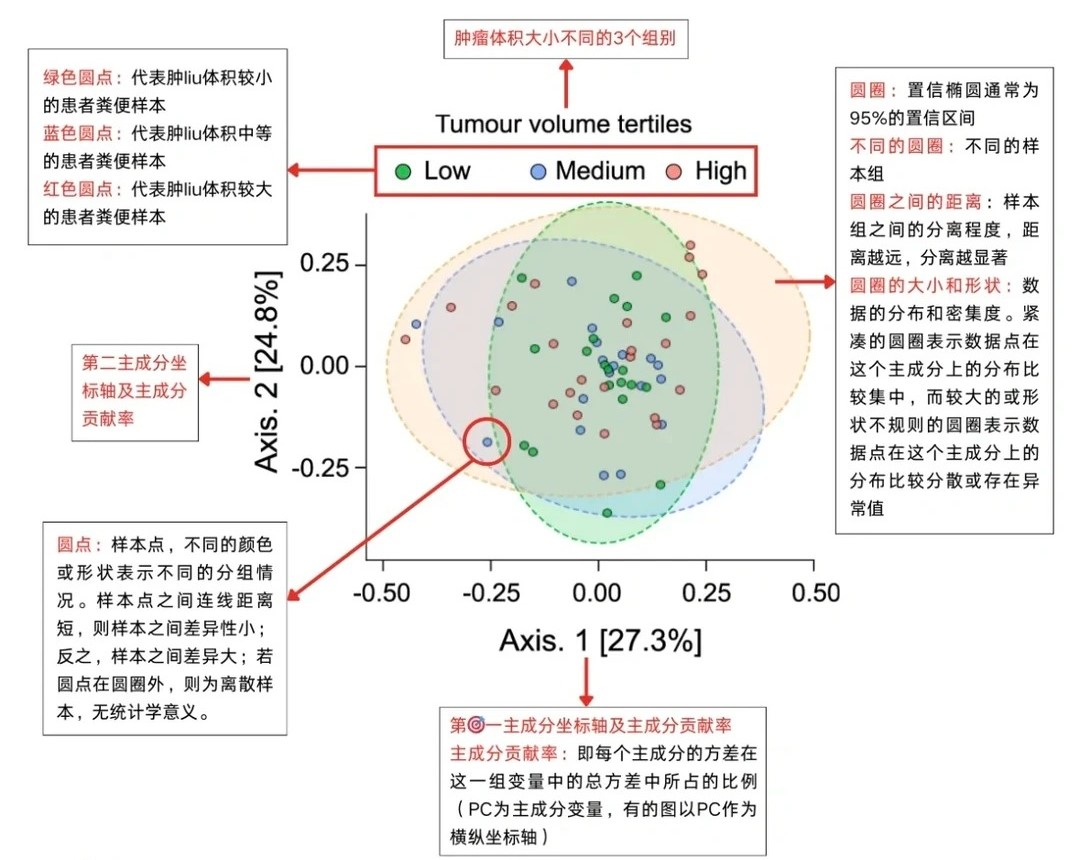

7、PCA图：微生物群落与样本分组的多变量分析
7.1 核心原理
主成分分析（PCA）是一种无监督降维方法，可将高维微生物群落数据转化为少数几个主成分，保留数据的核心变异信息，直观展示样本间的群落结构差异，是微生物组学研究的经典可视化工具。
7.2 图表组成与解读
散点与分组：不同颜色散点对应肿瘤体积不同的三组患者，散点间距越近，表明微生物群落结构相似度越高；95%置信椭圆反映样本的分布趋势，椭圆重叠表明组间无显著差异。
主成分贡献率： Axis.1（27.3%）与 Axis.2（24.8%）累计解释 52.1% 的群落变异，表明二维排序图可较好反映整体菌群结构差异。
结论：为了测试肿瘤体积大的患者是否系统性地表现出其微生物群的变化，研究者使用Bray-Curtis指数测量了整个队列的β多样性。主成分分析显示这些患者的β多样性无显著差异（P>0.05），提示肿瘤大小未对肠道菌群结构产生系统性调控作用。
主成分贡献率： Axis.1（27.3%）与 Axis.2（24.8%）累计解释 52.1% 的群落变异，表明二维排序图可较好反映整体菌群结构差异。
结论：为了测试肿瘤体积大的患者是否系统性地表现出其微生物群的变化，研究者使用Bray-Curtis指数测量了整个队列的β多样性。主成分分析显示这些患者的β多样性无显著差异（P>0.05），提示肿瘤大小未对肠道菌群结构产生系统性调控作用。
7.3 用途
常用于疾病危险因素分析：肠道菌群聚类分析，肿瘤亚群之间的进化关系分析等。
确定主成分的数量：通常来说，保留前几个主成分就足够解释原始数据的大部分变异。
异常值检测：通过观察PCA图中样本的分布情况，可以发现是否存在异常值。如果某个样本在各个主成分上的得分都明显偏离其他样本，则表示该样本为异常值。
聚类分析：通过观察PCA图中样本的分布情况，将相似的样本归为同一类，不相似的样本归为不同类。
预测分折：如果已知某些样本属于某一类或具有某一标签，就可以在PCA图中找到这些样本的位置，并预测新样本的分类或标签。
确定主成分的数量：通常来说，保留前几个主成分就足够解释原始数据的大部分变异。
异常值检测：通过观察PCA图中样本的分布情况，可以发现是否存在异常值。如果某个样本在各个主成分上的得分都明显偏离其他样本，则表示该样本为异常值。
聚类分析：通过观察PCA图中样本的分布情况，将相似的样本归为同一类，不相似的样本归为不同类。
预测分折：如果已知某些样本属于某一类或具有某一标签，就可以在PCA图中找到这些样本的位置，并预测新样本的分类或标签。

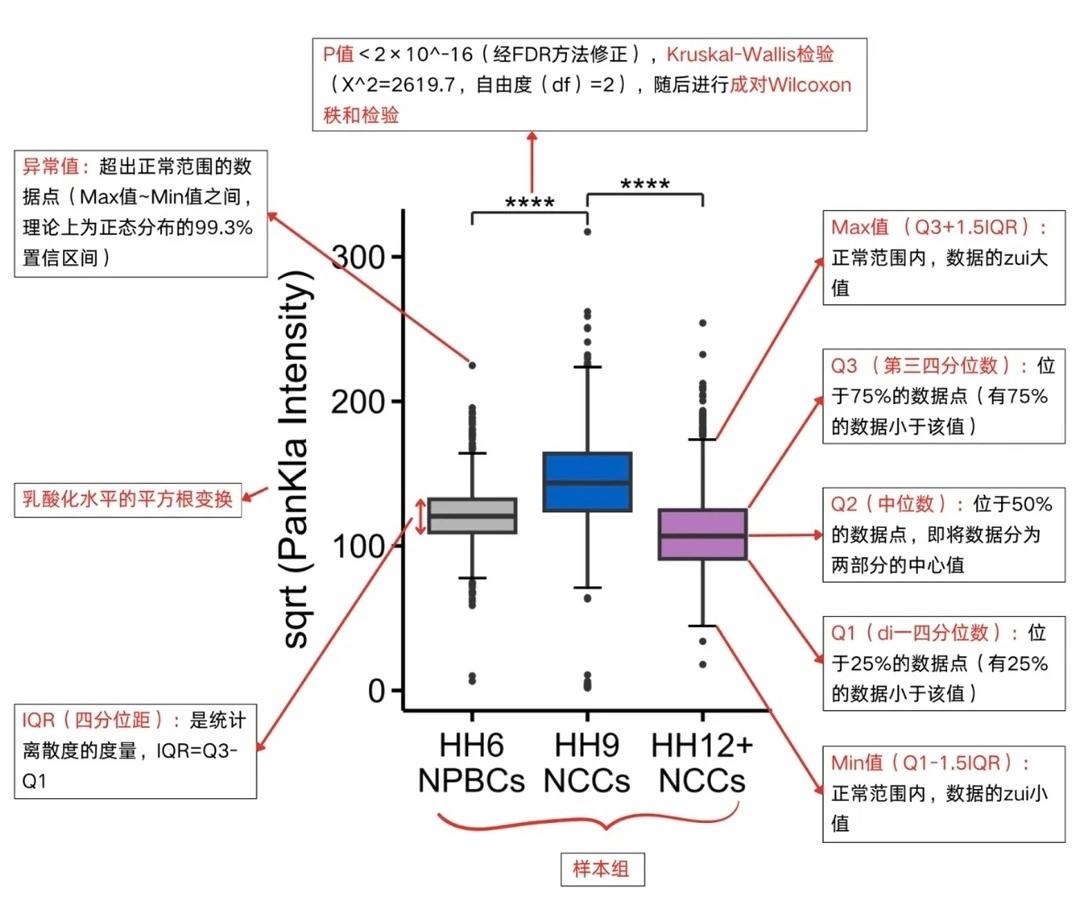

8、箱线图：多组样本定量数据的统计差异分析
8.1 核心原理
箱线图基于分位数展示数据的集中趋势、离散程度与组间差异，通过中位数、四分位数、极值等统计量，直观呈现数据分布特征，结合统计检验可判断组间差异的显著性。
8.2 图表组成与解读
箱体结构：Q1（25%分位数）、Q2（中位数）、Q3（75%分位数）构成箱体，IQR=Q3-Q1反映数据的离散度；须线延伸至 Q1–1.5IQR 与 Q3+1.5IQR 范围内，该区间代表正常数据分布范围；超出该范围的数据点定义为异常值，提示其与整体数据分布存在明显偏离。
统计检验：P<2×10^-16，表明三组NCCs的乳酸化水平存在极显著差异。
结论：HH12+迁移期NCCs的乳酸化水平显著低于HH9期，提示细胞迁移过程与乳酸代谢存在密切关联。
统计检验：P<2×10^-16，表明三组NCCs的乳酸化水平存在极显著差异。
结论：HH12+迁移期NCCs的乳酸化水平显著低于HH9期，提示细胞迁移过程与乳酸代谢存在密切关联。
8.3 用途
展示数据的集中趋势：箱线图的中位数反映数据集中趋势。若中位数在箱体中心，数据分布对称；若不在中心，则数据偏斜。
展示数据的分散程度：箱体的长度(即Q3与Q1的间距)展示了数据的分散程度，箱体长度越长，说明数据越分散。
显示异常值：箱线图延伸出去的须表示正常范围内的最大值与最小值，超出正常范围的数据点则是异常值(用星号或圆点表示)。
显示数据的对称性与偏态：若箱体与须线长度均匀，数据分布对称；若须线长短不一或箱体偏斜，则数据分布呈现偏态。
展示数据的分散程度：箱体的长度(即Q3与Q1的间距)展示了数据的分散程度，箱体长度越长，说明数据越分散。
显示异常值：箱线图延伸出去的须表示正常范围内的最大值与最小值，超出正常范围的数据点则是异常值(用星号或圆点表示)。
显示数据的对称性与偏态：若箱体与须线长度均匀，数据分布对称；若须线长短不一或箱体偏斜，则数据分布呈现偏态。

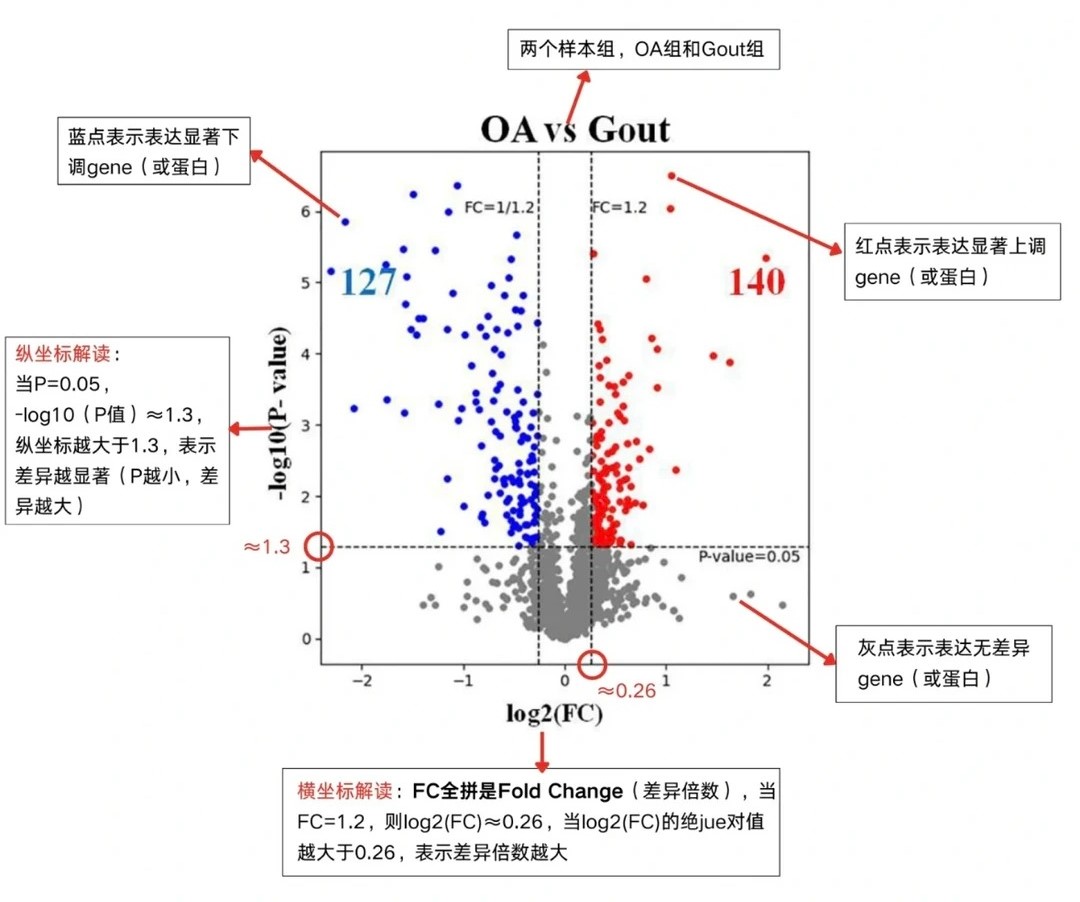

9、火山图：差异表达基因/蛋白的筛选与鉴定
9.1 核心原理
火山图基于差异倍数（FC）与P值构建，可快速筛选两组样本间的差异表达分子，其中FC反映分子表达的变化幅度，P值反映差异的统计可靠性，是组学研究中差异分子筛选的核心工具。
9.2 图表组成与解读
坐标轴定义：横坐标为log2（FC）（差异倍数对数值），纵坐标为-log10（P值）（差异显著性负对数）；以FC=1.2、P=0.05为阈值划分差异边界。
散点分类：红色为显著上调分子（140个），蓝色为显著下调分子（127个），灰色为无差异分子。
结论：OA组与Gout组相比，共有140个蛋白显著上调、127个蛋白显著下调，这些差异分子可为两组疾病的病理机制研究提供核心靶点。
散点分类：红色为显著上调分子（140个），蓝色为显著下调分子（127个），灰色为无差异分子。
结论：OA组与Gout组相比，共有140个蛋白显著上调、127个蛋白显著下调，这些差异分子可为两组疾病的病理机制研究提供核心靶点。
9.3 用途
差异表达可视化：可直观显示基因或蛋白质表达差异。
筛选重要目标：可快速识别表达变化大且统计显著的基因或蛋白质，是疾病标记物或药物靶标的关键。
趋势观察：观察点分布，了解基因表达变化趋势，如上升或下降基因数量及变化集中区域。
数据质量评估：可评估实验数据质量，理想情况下，大多数基因集中在中部，显著差异基因均匀分布左右两侧。
交互式探索：现代生物信息学软件提供交互式火山图，用户可点击特定点获取基因或蛋白质信息。
组合其他分析：可与其他生物信息学工具和分析结合使用，如富集分析、网络分析等，进一步探索和解释数据中的生物学现象。
筛选重要目标：可快速识别表达变化大且统计显著的基因或蛋白质，是疾病标记物或药物靶标的关键。
趋势观察：观察点分布，了解基因表达变化趋势，如上升或下降基因数量及变化集中区域。
数据质量评估：可评估实验数据质量，理想情况下，大多数基因集中在中部，显著差异基因均匀分布左右两侧。
交互式探索：现代生物信息学软件提供交互式火山图，用户可点击特定点获取基因或蛋白质信息。
组合其他分析：可与其他生物信息学工具和分析结合使用，如富集分析、网络分析等，进一步探索和解释数据中的生物学现象。
10、热图：基因/蛋白表达模式的聚类与可视化
10.1 核心原理
热图通过颜色梯度呈现多基因、多样本的表达量，结合聚类分析可揭示基因表达的协同模式与样本表达相似性，是组学数据整体表达特征的核心可视化工具。

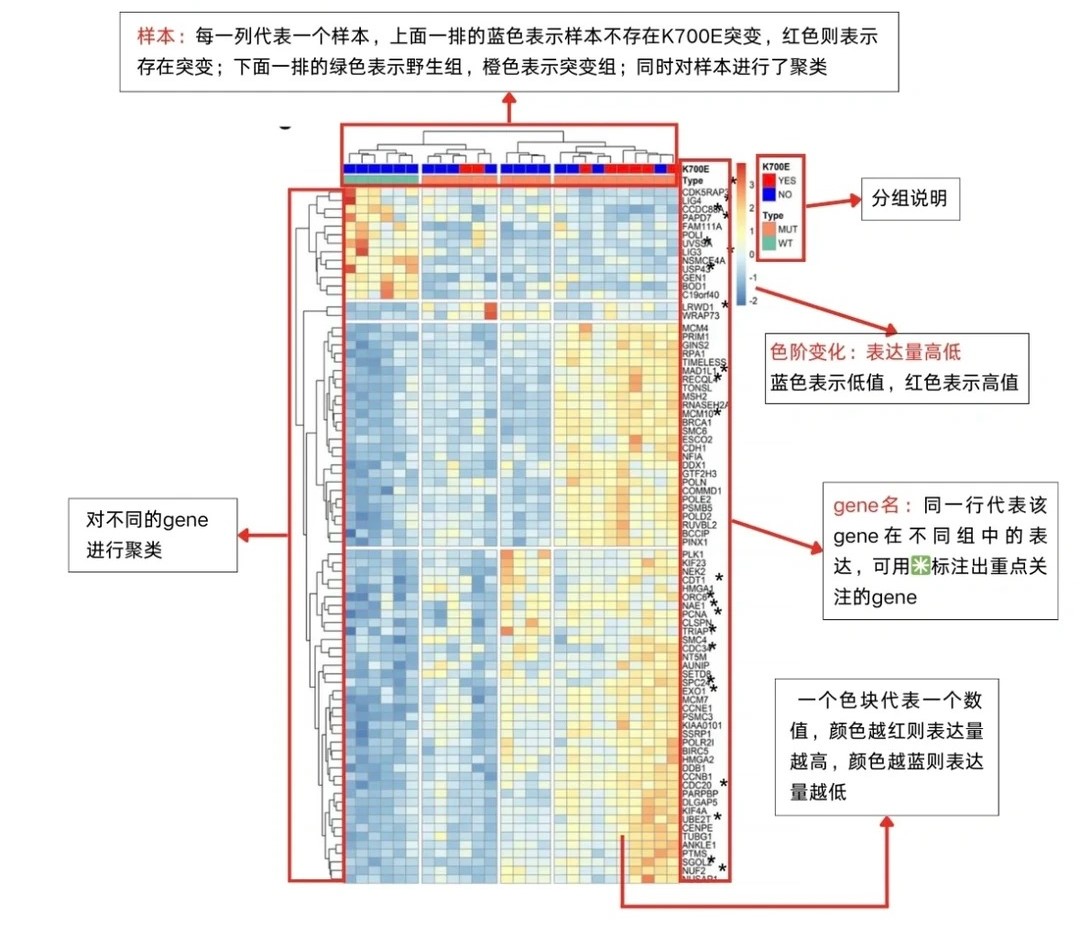

10.2 图表组成与解读
颜色与表达：红色代表高表达，蓝色代表低表达，每个色块对应一个基因在单一样本中的表达量。
聚类分析：左侧对基因进行聚类，右侧对样本进行聚类，可将表达模式相似的基因/样本归为一类；上方标注K700E突变状态（WT/MUT），明确分组与基因表达的关联。
结论：K700E突变显著改变80个GO富集基因的表达模式，星号标注受差异剪接影响的关键基因，可为后续差异基因功能分析提供依据。
聚类分析：左侧对基因进行聚类，右侧对样本进行聚类，可将表达模式相似的基因/样本归为一类；上方标注K700E突变状态（WT/MUT），明确分组与基因表达的关联。
结论：K700E突变显著改变80个GO富集基因的表达模式，星号标注受差异剪接影响的关键基因，可为后续差异基因功能分析提供依据。
10.3 用途
可视化数据分布：将数据矩阵的每个单元格映射为一个矩形，用颜色表示数值大小或差异，直观展示数据在样本和特征间的分布与差异。
可视化关联性：可通过显示样本或特征之间的相关性矩阵来揭示数据的关联性。相关性的强弱可以通过颜色的明暗程度来表示，有助于发现相关性较高或较低的样本或特征。
发现模式和聚类：通过对数据进行行和列的聚类，发现样本或特征间的相似性和相关性。该方法将相似特征的样本或特征分组，有助于识别数据中的模式和类别。
注释信息展示：可以通过添加行和列注释信息，如样本分组、特征分类、样本性状等，并使用不同颜色或标签，提供更详细的数据解读。
可视化关联性：可通过显示样本或特征之间的相关性矩阵来揭示数据的关联性。相关性的强弱可以通过颜色的明暗程度来表示，有助于发现相关性较高或较低的样本或特征。
发现模式和聚类：通过对数据进行行和列的聚类，发现样本或特征间的相似性和相关性。该方法将相似特征的样本或特征分组，有助于识别数据中的模式和类别。
注释信息展示：可以通过添加行和列注释信息，如样本分组、特征分类、样本性状等，并使用不同颜色或标签，提供更详细的数据解读。

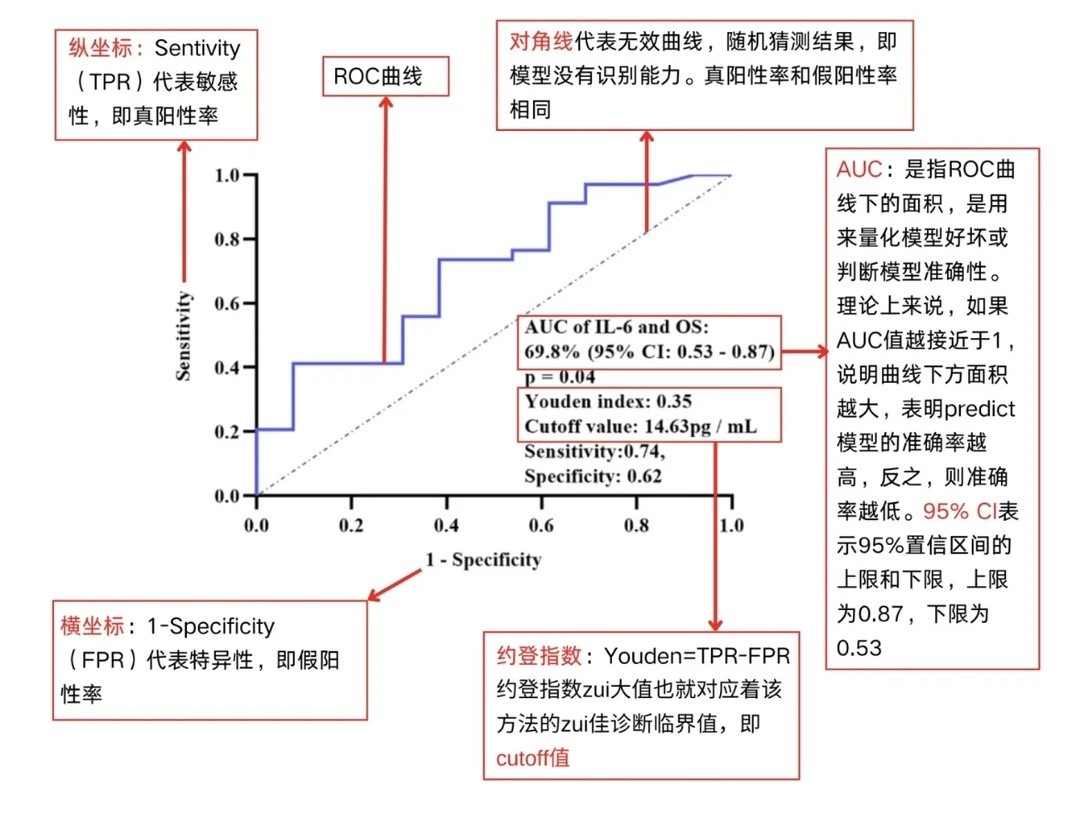

11、ROC曲线：诊断模型与生物标志物的效能评估
11.1 核心原理
ROC曲线通过真阳性率（灵敏度）与假阳性率（1-特异度）的关系，评估生物标志物或诊断模型的区分效能，AUC（曲线下面积）是核心评价指标，AUC越接近1，表明诊断效能越高。
11.2 图表组成与解读
曲线与参照：ROC曲线越靠近左上角，诊断效能越高；对角线为随机猜测的无效曲线，无实际诊断价值。
核心指标：AUC=69.8%（95%CI:0.53-0.87），P=0.04，表明IL-6模型的诊断效能优于随机猜测；约登指数最大值对应最佳临界值14.63 pg/mL，此时灵敏度为0.74、特异度为0.62。
结论：IL-6可作为总生存期预测的潜在生物标志物，具有一定的诊断价值。
核心指标：AUC=69.8%（95%CI:0.53-0.87），P=0.04，表明IL-6模型的诊断效能优于随机猜测；约登指数最大值对应最佳临界值14.63 pg/mL，此时灵敏度为0.74、特异度为0.62。
结论：IL-6可作为总生存期预测的潜在生物标志物，具有一定的诊断价值。
11.3 用途
诊断效能评估：可直观评价生物标志物或模型的疾病识别能力，在临床诊断实验、标志物筛选研究中常用，判断指标是否具备临床应用价值。
最佳临界值确定：通过约登指数找到灵敏度与特异度最优 Cut-off 值，在临床检测标准化、实验室诊断实验中常用，为临床判定阈值提供依据。
多指标优劣比较：同时对比单个或多个标志物的诊断准确性，在联合诊断模型构建、标志物优选实验中常用，筛选最优诊断组合。
预测性能评价：用于预后风险评分模型的效果验证，在疾病预后预测、生存风险模型研究中常用，评估模型对结局的预测能力。
AUC 量化判断：以曲线下面积 AUC 客观衡量诊断精度，在临床统计分析、生物信息学分析中常用，避免主观判断偏差。
联合富集与模型分析：可与临床特征、分子标志物整合构建预测模型，进一步提升疾病诊断与预后评估的准确性。
总结
本文系统梳理了11类生物医学研究中高频应用的结果图，涵盖细胞表型分析、蛋白互作验证、临床预后分析、组学数据可视化、诊断效能评估等全流程研究场景。每类图表均配套完整的原理、解读与应用说明及对应图片，文字简洁且重点突出，可直接用于科研论文结果解读、实验数据分析等。
