mIF 拿到图片不会分析？一文读懂多重免疫荧光空间分析全套方法
发表时间：2026-09-10
多重免疫荧光（multiplex immunofluorescence, mIF）是传统免疫组化技术的升级革新，可在同一组织切片上同时检测多种蛋白标志物，精准区分不同细胞表型、捕捉细胞空间分布特征，是解析肿瘤微环境、免疫细胞互作、肿瘤预后机制的核心技术。与传统单指标免疫组化仅能定性、半定量检测不同，mIF最大的优势是单细胞分辨率+空间位置信息，既能统计各类细胞的数量、密度，又能精准分析细胞间的排布规律、距离关系，为肿瘤免疫治疗、预后评估提供多维度数据支撑。
mIF实验的核心价值不在于成像染色，而在于科学、精准的结果数据分析。本文结合前沿研究体系，从基础量化分析、空间分布分析、核心数学模型、高级统计建模四个维度，通俗易懂地拆解了mIF全套结果分析方法。
mIF成像后无法直接用于数据分析，首先需完成图像标准化预处理，提取有效单细胞数据，这是所有深度分析的前提，也是避免实验误差的关键步骤。
通过VectraPolaris、HALO、inForm等专业成像分析软件，对原始荧光图像进行光谱拆分、背景降噪、边缘校正，消除不同荧光通道的信号串扰，保证每种标志物的信号特异性。随后完成细胞分割，依托DAPI细胞核染色定位所有细胞，结合各靶标蛋白的荧光表达信号，精准区分单个细胞的标志物表达情况，最终生成带坐标信息的单细胞数据集。
该数据集的核心是点过程数据：每一个细胞对应一组二维平面坐标（x、y），同时标注该细胞的表型（如恶性肿瘤细胞、CD3+T细胞、CD68+巨噬细胞、FOXP3+调节性T细胞等）、标志物表达强度，实现“一细胞一数据”的精准录入。
基础量化分析是最直观、最常用的分析方式，无需复杂数学模型，主要用于描述样本的细胞基本特征，适用于初步实验结果统计：
? 细胞频数与阳性率：统计每张切片、每个感兴趣区域（ROI）内各类细胞的总数量，计算特定表型细胞的占比，直观对比不同组别样本的细胞浸润差异。
? 细胞强度：指图像中目标细胞的绝对数量、丰度，直接反映某类细胞在组织中的整体含量。
? 细胞密度：核心标准化指标，计算公式为“细胞数量/组织面积（cells/mm2）”，消除不同切片、不同ROI的面积差异，实现组间数据的公平对比，是临床研究中最常用的基础指标。
肿瘤微环境的核心特征是空间异质性，细胞的位置、排布、相邻关系直接决定其生物学功能，单纯的数量、密度统计无法完全解释肿瘤的增殖、侵袭、免疫逃逸机制。因此，空间分布分析是mIF结果分析的核心与特色，主要分为组织分区分布和单细胞空间关系两大维度。
肿瘤组织并非均质结构，分为肿瘤实质区、间质区、肿瘤周边区、正常组织区、三级淋巴结构、血管区等不同功能区域。同一类细胞在不同区域的分布，生物学意义完全不同，也是临床预后评估的重要依据。大量研究证实，细胞的区域分布具有明确的临床价值：结直肠癌、肺癌、乳腺癌等多种肿瘤中，肿瘤实质内浸润的T细胞提示预后良好，而间质区T细胞无显著预后意义；甲状腺癌中，肿瘤实质内高丰度FOXP3+调节性T细胞，与肿瘤高侵袭性、不良预后密切相关。
该分析方法操作简单：通过图像分析软件勾勒不同组织分区，分别统计各分区内各类细胞的数量、密度、占比，对比同一细胞在不同区域的分布差异，或同一区域内不同细胞的浸润特征。如下图所示，可清晰区分肿瘤、间质、正常组织、血管、三级淋巴结构等关键分区，是组织地理分区分析的核心可视化依据：

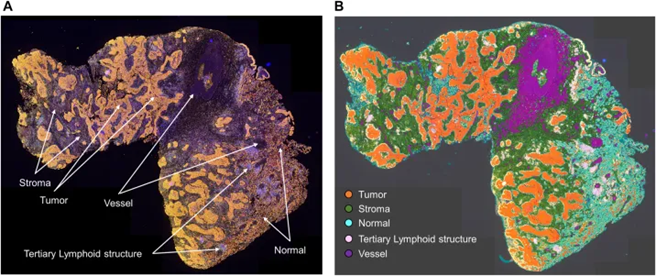

图1 肺鳞癌全组织切片mIF染色分区示意图（A：多区域细胞地理分布；B：HALO软件勾勒的组织分区轮廓）
相较于宏观的组织分区分析，单细胞空间分析精度更高，聚焦细胞与细胞之间的微观排布规律，主要判断细胞是随机分布、聚集分布还是离散排斥分布，常用两种可视化简易分析方法：
? 象限分析法：将目标图像均等划分为多个象限，统计每个象限内的细胞数量。若各象限细胞数量差异极大，说明细胞分布不均匀、存在聚集现象；若数量基本一致，则为均质随机分布。该方法操作简便，适合初步判断整体分布特征，缺点是结果易受象限大小影响。
? 核密度热图分析：通过算法拟合细胞分布密度，以颜色梯度直观展示细胞的高密度聚集区（热点区域）和低密度分散区，清晰呈现肿瘤微环境中细胞的分布热点，精准定位细胞富集的特征区域，是文章可视化的常用配图。

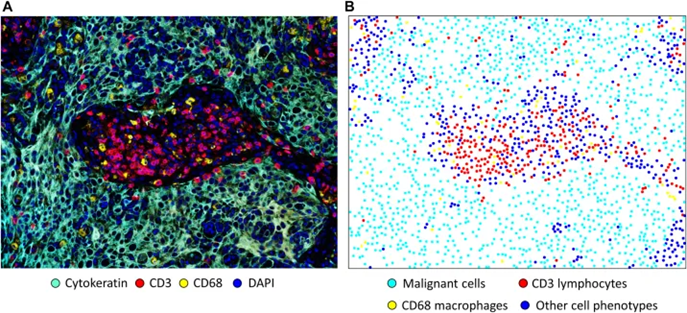

图2 肺鳞癌mIF单细胞成像解析（A：CK/CD3/CD68/DAPI多标志物荧光原图；B：彩色单点标注单细胞定位图，精准标记每类细胞空间坐标）

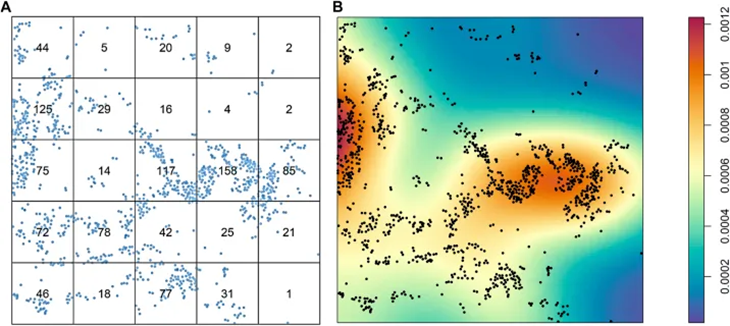

图3 肺腺癌mIF样本细胞分布特征（A：均等象限划分与细胞计数统计；B：全域细胞核密度平滑热图，高亮细胞聚集热点区域）
为了将肉眼观察的细胞分布、细胞互作转化为可量化、可统计的实验数据，研究体系中形成了一套成熟的空间数学函数模型，依托R语言spatstat工具包即可实现，是mIF深度数据分析的核心工具。所有模型均基于距离矩阵构建，先通过细胞坐标计算任意两个细胞的直线距离，搭建全局距离矩阵，再通过不同函数解析空间规律。
距离矩阵是所有空间分析的基础。利用mIF提取的细胞二维坐标，计算不同表型细胞（如肿瘤细胞与T细胞、巨噬细胞与肿瘤细胞）两两之间的欧氏距离，形成距离矩阵。矩阵可通过弦图可视化，直观展示不同细胞表型之间的空间连接强度与互作关系，为后续分析提供原始数据。

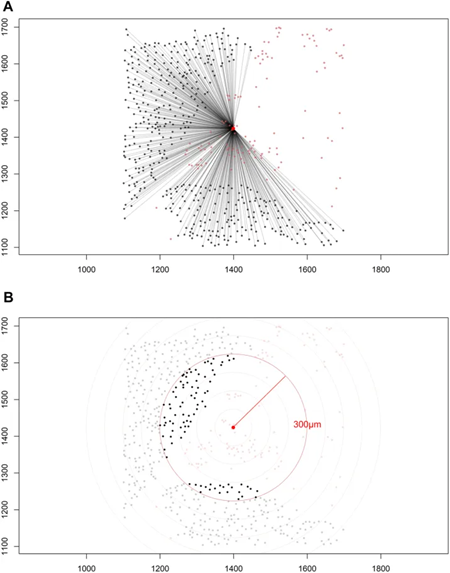

图4 单细胞距离矩阵构建原理（A：两类细胞坐标与点对点直线距离测算；B：固定半径环形区域细胞密度统计原理）

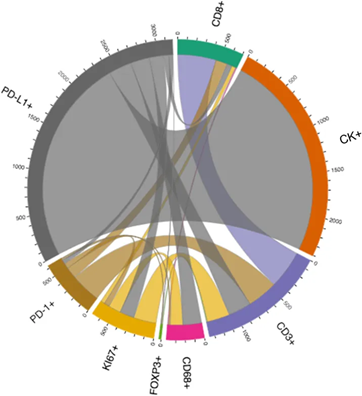

图5 mIF多标志物细胞空间互作弦图，直观呈现CK、CD3、CD8、FOXP3、PD?1、PD?L1、CD68等细胞表型的空间关联强度
3.2 六大核心空间分析函数
根据功能可分为「距离分布函数」和「密度关联函数」两类，各司其职、互补验证，全面解析细胞空间特征：
核心作用：统计某一类细胞周围指定半径内，出现另一类细胞的概率，聚焦最短距离、近距离互作。简单来说，就是检测“A细胞旁边最近的B细胞有多远”。
结果判读：将实验实测曲线与理论随机分布曲线（泊松曲线）对比，实测曲线贴近理论曲线，说明两类细胞随机混合分布、无特异性聚集；实测曲线显著低于理论曲线，说明两类细胞相互聚集、近距离互作频繁；自然状态下几乎无规则离散分布模式。
临床应用：检测肿瘤细胞与免疫细胞的近距离排布，如胃癌中FOXP3+Treg细胞与CD8+T细胞距离越近，肿瘤免疫抑制越强、患者预后越差。

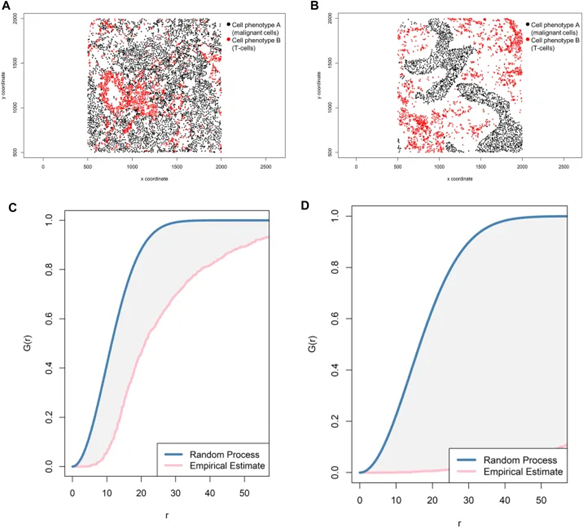

图6 交叉G函数拟合曲线特征图。该图为G函数核心判读依据，包含两种典型细胞分布模式。A、C为随机/混合分布，实测曲线与泊松理论曲线基本贴合，代表两类细胞无序混杂分布；B、D为聚集/分离分布，实测曲线明显低于理论曲线，代表靶细胞与参照细胞相互聚集、近距离互作频繁，是判断细胞近距离聚集的核心可视化依据。
G函数仅关注最近距离，而K函数可分析不同半径范围内的细胞整体密度，反映大范围空间的细胞分布规律，弥补G函数的局限性。通过归一化处理，量化指定半径内目标细胞的浸润丰度。
L函数是K函数的优化版本，通过数学公式简化曲线形态，消除半径带来的数值偏差，更易识别微小的分布差异，精准区分随机分布与聚集分布，可视化效果更清晰。

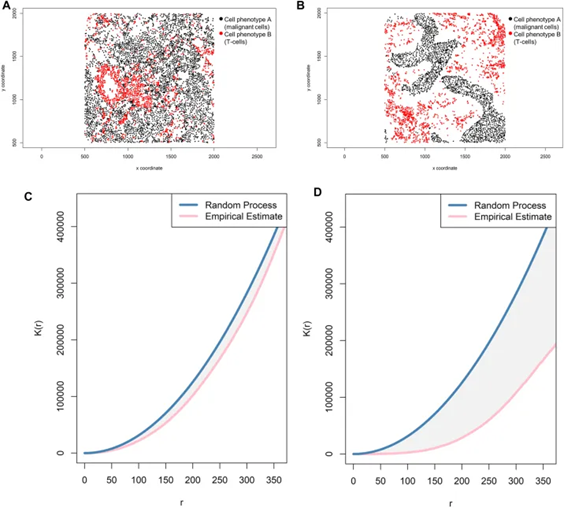

图7 K函数全域密度分析曲线图。K函数用于评判大范围细胞密度分布，A、C曲线贴合理论泊松线，代表细胞随机均匀分布；B、D曲线显著偏离理论线，代表两类细胞大范围聚类、空间分布不均，弥补了G函数仅能检测近距离分布的短板。

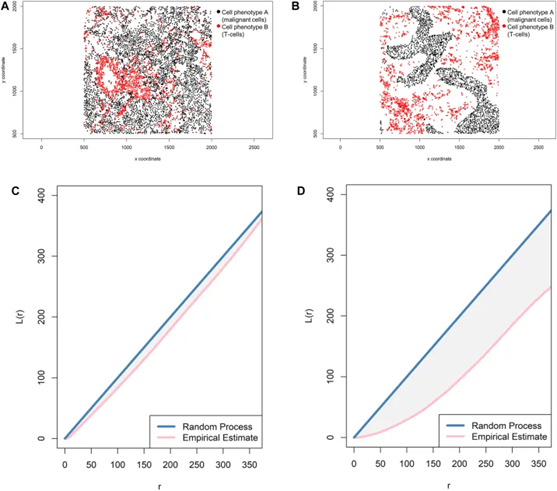

图8 L函数线性优化曲线图。L函数由K函数换算得到，将非线性的K值转化为线性曲线，规避半径数值干扰。图中贴近基线的直线为随机分布，明显偏移的曲线为聚集/离散分布，可精准识别K函数难以发现的微小细胞分布差异。
空白区域 F 函数是空间点格局分析指标，以组织区域内随机生成的空白虚拟点为参照，计算随机点x到最近细胞的距离累积分布F(r)，即随机点到最近细胞距离≤r的概率。该指标从细胞间空白区域的角度反映细胞整体分布模式：细胞聚集时空白点离细胞更远，F(r)上升缓慢；细胞分布密集时F(r)快速上升。与以细胞作为参照的最近邻距离、K 函数不同，F 函数的观测起点不是细胞，而是视野内随机空白点，用于评估全局细胞填充疏密特征。
核心作用：检测组织中无细胞分布的空白区域，判断细胞分布的均匀性，识别肿瘤微环境中的免疫荒漠区域。若空白区域过多、范围过大，提示免疫细胞浸润不足，肿瘤处于免疫抑制状态。

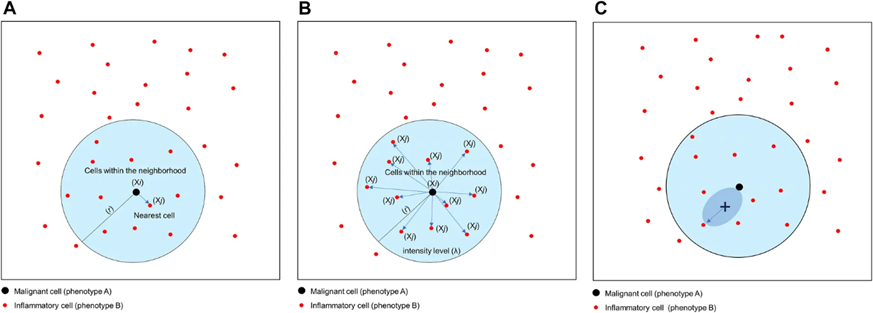

图9 G函数、K 函数与空白区域 F 函数示意图。A图为G函数最近邻测距原理（单中心点找最近邻细胞）、B图为K函数区域密度统计原理（固定半径全域细胞计数）、C图为F函数空白区域测距原理（空白点位找最近细胞）。
结合G函数和F函数的计算结果，校正图像边缘误差、样本异质性带来的分析偏差，精准判定细胞分布模式：J值≈1为随机分布，J值＜1为细胞聚集，J值＞1为细胞离散，是结果验证的重要补充指标。

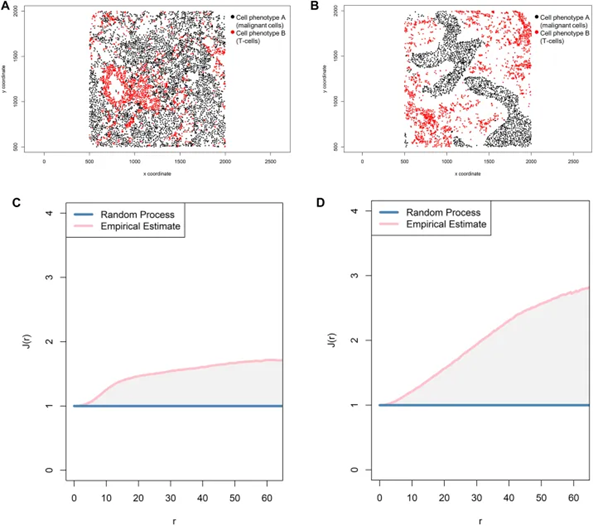

图10 J函数分布模式校正曲线图。A、C中J曲线贴近理论基线（J≈1），代表细胞完全随机分布；B、D中J曲线显著高于理论基线，代表细胞存在明显聚集趋势。J函数可校正G、F函数的统计偏差，让分布结果更精准，是空间分析的误差校正核心依据。
针对特定距离区间的细胞互作进行精准分析，区别于K函数的全域统计。g值＞1代表该距离下两类细胞显著聚集、互作密切；g值＜1代表细胞相互排斥、分布离散，适合精细解析细胞间的特异性空间关联。

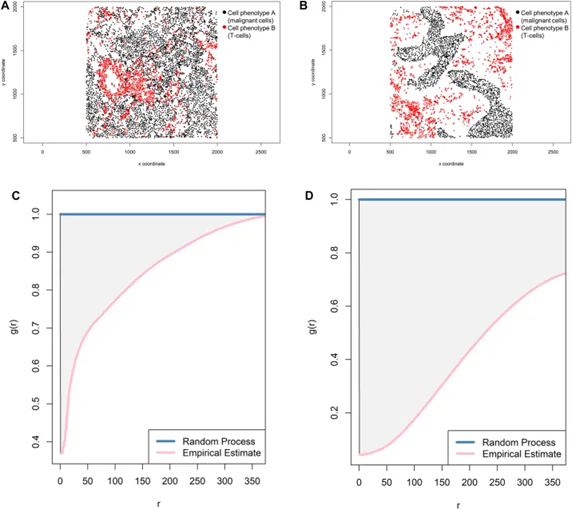

图11 配对相关g函数局部关联曲线图。g函数主打窄距离区间精细分析，区别于K函数的全域统计。图中C曲线贴近泊松理论值，代表局部区域细胞随机分布；D曲线显著低于理论值，代表特定距离区间内两类细胞高度聚集、互作紧密，可精准捕捉全域分析无法发现的局部细胞互作特征。
完成基础量化、空间特征分析后，可通过高级统计方法挖掘数据深层价值，将细胞空间特征与肿瘤病理分期、治疗响应、患者预后等临床信息关联，提升研究的学术价值与临床意义。
通过聚类算法对海量单细胞空间数据进行分组，挖掘肿瘤微环境的独特细胞亚群、免疫景观特征，常用两种算法：
? K?means聚类：无监督迭代算法，需要预先设定簇数量k，最小化簇内距离平方和，生成泰森多边形；采用肘部法则筛选最优k。适合已知细胞类型的分类统计，快速筛选具有预后价值的细胞分布亚型。该方法在 mIF 中不常用，缺点是需预先定义聚类数目、重叠样本区分能力差、结果不稳定、受欧氏距离权重影响。
? 层次聚类：分为凝聚式（常用）和分裂式（极少使用），无需预先设定类别数，更适合细胞表型分类；依靠样本间距离判断相似度。适合未知细胞亚型的探索性分析，可自动将空间分布、表达特征相似的细胞归为一类，适合肿瘤微环境异质性研究。局限：聚类结果不可逆，不适用于大数据集，受数据顺序与离群值干扰显著。

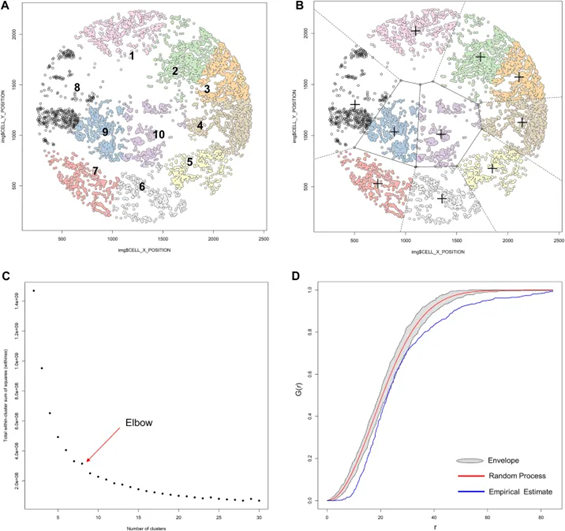

图12 无监督聚类分析体系（A：K?means多组细胞聚类分布；B：聚类中心拟合；C：肘部法则最优聚类数筛选；D：蒙特卡洛包络误差校正）

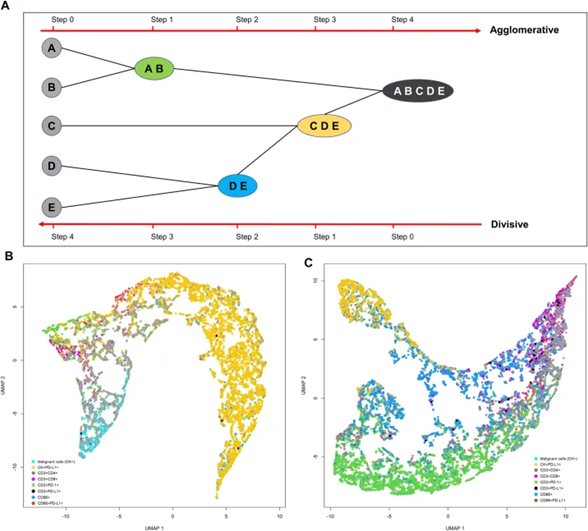

图13 高级聚类与降维可视化（A：凝聚式/分裂式层级聚类原理；B/C：不同肿瘤样本mIF单细胞UMAP降维分型，区分细胞亚群景观差异）
mIF单细胞数据具有多维度、高复杂度的特点，可通过降维算法简化数据、可视化展示细胞群体差异，常用工具包括PCA、t?SNE、UMAP。其中UMAP算法是mIF数据分析的首选，可精准保留细胞的局部空间特征和整体分布差异，清晰区分不同样本、不同表型的细胞景观差异，广泛用于肿瘤免疫微环境分型研究。
依托线性模型、生存分析、回归分析、非参数检验等统计方法，将细胞密度、空间距离、聚集模式等mIF特征与患者的肿瘤分期、转移情况、免疫治疗响应率、生存期等临床数据关联，筛选具有独立预后价值的空间标志物，为临床诊疗提供参考。
多重免疫荧光的结果分析，核心是从“数量统计”升级到“空间功能解析”。区别于传统免疫组化的单一量化，mIF通过多维度分析体系，既可以完成基础的细胞丰度统计，又能通过空间数学模型、统计建模，精准解析肿瘤微环境中细胞的分布规律、互作关系、功能特征，揭示肿瘤发生发展、免疫逃逸的深层机制。对于基础研究，可通过基础量化、热图可视化快速完成结果分析；对于深度机制研究、临床转化研究，可结合各类空间函数、聚类降维、临床关联分析，挖掘具有创新性和临床价值的研究结论。
